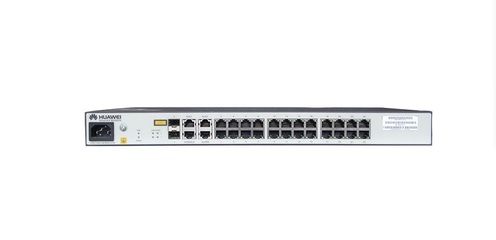

华为MA5626-24 ONU光接入单元设备详解 接入与应用指南

产品概述\n华为MA5626-24是一款面向企业、园区和行业用户的24端口GPON光接入单元（ONU），属于华为MA5600T/MA5800系列OLT的远端接入设备。该设备提供24个GE/FE自适应以太网端口，支持GPON上行，可满足高密度用户接入需求，适用于FTTO（光纤到办公室）、FTTB（光纤到楼）及视频监控等场景。\n\n## 关键特性\n- 高密度接入：24个10/100/1000Mbps自适应以太网端口，单台设备可接入24个终端用户。\n- GPON上行：支持ITU-T G.984 GPON标准，上行速率1.25Gbps，下行速率2.5Gbps，分光比最高1:128。\n- 灵活安装：19英寸机架式安装，1U高度，节省机柜空间。\n- 绿色节能：采用无风扇设计，功耗低，典型功耗约15W。\n- 丰富业务：支持VLAN、QoS、IGMP Snooping、DHCP Snooping等二层功能，保障多业务承载。\n- 安全可靠：支持端口隔离、MAC地址绑定、风暴抑制等安全特性。\n- 易于管理：支持HW FLAME远程管理，兼容华为iManager U2000网管系统。\n\n## 技术规格\n| 项目 | 规格 |\n|------|------|\n| 型号 | MA5626-24 |\n| 用户端口 | 24 x GE/FE自适应以太网 |\n| 上行端口 | 1 x GPON (SC/APC) |\n| GPON标准 | ITU-T G.984 |\n| 分光比 | 1:64 / 1:128 |\n| dimensions (W x D x H) | 442mm x 220mm x 43.6mm |\n| 重量 | 约3kg |\n| 功耗 | 典型15W，最大20W |\n| 工作温度 | -5°C ~ +55°C |\n| 工作湿度 | 5% ~ 95% (无凝露) |\n| 电源 | AC 100V~240V 或 DC -48V |\n| 管理 | HW FLAME, U2000 |\n\n## 应用场景\n1. 企业办公接入：为每张办公桌提供千兆接入，通过GPON上行节省光纤资源。\n2. 园区监控：利用以太网端口连接摄像头，GPON回传至机房。\n3. 酒店客房：提供高速互联网和IPTV业务。\n4. 平安城市：室外机柜内安装，提供多路视频接入。\n\n## 安装与配置\n### 硬件安装\n1. 将设备固定于19英寸机柜，确保散热空间。\n2. 连接GPON上行光纤至ODN网络，使用SC/APC接头。\n3. 连接以太网线至用户设备。\n4. 接入电源（交流或直流）。\n\n### 初步配置\n1. 通过Console口或Telnet登录设备。\n2. 配置GPON上行参数（由OLT自动下发或手动配置）。\n3. 创建VLAN，绑定端口。\n4. 启用必要的业务功能（如IGMP Snooping）。\n### 示例配置片段\n`\ninterface gpon 0/1\n port 0 ont-auto-find enable\n port 0 ont 1 sn bind 48575443xxxxxxx\n port 0 ont 1 line-profile 10\n port 0 ont 1 service-profile 10\n service-port 1 vlan 100 gpon 0/1/0 ont 1 gemport 1 multi-service user-vlan 100\n \ninterface eth 0/1\n port-isolate enable\n \nservice-port 1 eth 0/1 vlan 100\n`\n注：具体配置请参考华为官方文档及OLT版本。\n\n## 维护与故障排查\n- 常见故障：ONT无法注册、端口不通、光衰过大。\n- 诊断命令：display ont info, display interface gpon, display service-port。\n- 光功率检查：确保光衰在3-7dB以内-）。

}
}
